山东音乐喷泉控制系统—PLC编程在音乐喷泉控制中的应用

山东音乐喷泉公司天籁水景给大家介绍一下PLC编程系统在音乐喷泉控制中的应用。


随着社会的发展，人们加强了对生存环境的要求。在很多地方都可见到 音乐喷泉，它集光、色、音于－身，给人以美感。喷泉的控制系统可采用单片机，可编程序控制器 PLC ，县至可采用工控机作控制核心。今天我们就 PLC 控制来讲一下它在音乐喷泉控制系统中的应用。传统的喷泉控制一旦设计好控制电路，就不能随意改变喷水花样及喷水时间。若采用 PLC 控制利用 PLC 体积小动能强、可靠性高，且具有较大的灵活性和可扩展性的特点，通过改变喷泉的控制程序或改变方式选择开关，就可以改变花式喷泉的喷水规律 从而不需要改变硬件就可变换出各式花样，适合应用于大型广场或景区的喷泉中。
那么PLC是什么呢？plc编程控制器，简单来说就是CPU，带几个模块，模块功能主要是，模拟量输入输出，数字量输入输出，其他功能计数模块。用CPU挂载这些模块实现通信处理功能。PLC的一个扫描周期必经输入采样、程序执行和输出刷新三个阶段。

PLC是采用"顺序扫描，不断循环"的方式进行工作的。即在PLC运行时，CPU根据用户按控制要求编制好并存于用户存储器中的程序，按指令步序号(或地址号)作周期性循环扫描，如无跳转指令，则从第一条指令开始逐条顺序执行用户程序，直至程序结束，然后重新返回第一条指令，开始下一轮新的扫描，在每次扫描过程中，还要完成对输入信号的采样和对输出状态的刷新等工作。

PLC在输入采样阶段:首先以扫描方式按顺序将所有暂存在输入锁存器中的输入端子的通断状态或输入数据读入，并将其写入各对应的输入状态寄存器中，即刷新输入，随即关闭输入端口，进入程序执行阶段。

PLC在程序执行阶段:按用户程序指令存放的先后顺序扫描执行每条指令，经相应的运算和处理后，其结果再写入输出状态寄存器中，输出状态寄存器中所有的内容随着程序的执行而改变。

输出刷新阶段:当所有指令执行完毕，输出状态寄存器的通断状态在输出刷新阶段送至输出锁存器中，并通过一定的方式(继电器、晶体管或晶间管)输出，驱动相应输出设备工作。

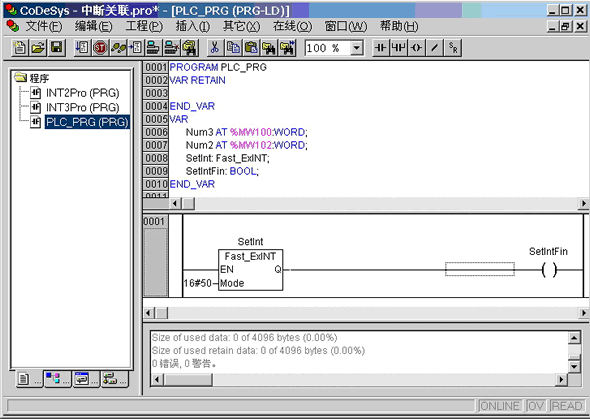

PLC有五种标准编程语言:梯形图语言(LD)、指令表语言(IL)、功能模块语言(FBD)、顺序功能流程图语言(SFC)、结构文本化语言(ST)。这五标准编程语言，十分简单易学。

其中梯形图语言是PLC程序设计中最常用的编程语言。它是与继电器线路类似的一种编程语言。由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。

如果您也对PLC编程系统感兴趣，欢迎加入我们沟通探讨！
